Últimos cambios, finales de 2023.

 Hola amigos

Montón de novedades desde mi última actualización del blog. No tengo excusa...

Comienzo comentando la pésima dinámica en estos últimos años, al menos en FMDX.

Aunque vayamos claramente a un máximo en el ciclo solar actual, la repercusión en la VHF es realmente negativa. Tal vez eso responda a la duda sistemática de todo buen radio-aficionado/radio-escucha: ¿mejoran las comunicaciones en VHF en épocas de alta actividad solar?. Mi respuesta es claramente NO.

Bueno, al tajo.

Cambios/mejoras en equipos:

1- Por un lado cambios en los aparatos de escucha. Me he desecho de mi RSP1A, y he adquirido un RSPduo. Está siendo estupendo utilizar la opción "diversity" aplicada para la FM comercial. Recomiendo este nuevo SDRPlay. Mediante el uso del software SDRuno, y de dicha opción, se puede "exprimir" mucho mas el DIAL local, que en mi caso está muy saturado (como ya he dicho muchas veces).

2- Conservo, en el PC2, el magnifico RSPdx, conectado a una nueva yagi auto-construida, de la que hablaré más tarde.

3- También sigue ahí el ELAD FDM S2. Conectado a mi hilo largo, de casi 100 metros, que sigue dándome unos resultados magníficos en OM.

4- Ufff, estoy dándome cuenta de que en estos 3 años han habido muchos cambios, seguro me dejaré algo por comentar. Por otro lado están los enchufes inteligentes y/o demás dispositivos para encender y controlar los equipos remotos de escucha. He jubilado la antigua tarjeta de relés para encender/apagar los dos PC remotos. y varios enchufes inteligentes individuales, de la marca TP-Link. Ahora poseo dos regletas inteligentes controladas por sendas aplicaciones en el móvil (App).

Se trata de una Garza Smart y un energeeks 3.0. Ambos enchufes inteligentes tienen 4 enchufes hembra cada uno, con lo cual tengo a mi disposición 8 diferentes enchufes para encender/apagar 8 diferentes dispositivos.

5- Una fuente de 12 Vdc, montada por el amigo JJ Romo, para alimentar una antena de aro, magnética, de 1 mt de diámetro, auto-construida, para OM (onda media). Está montada sobre un segundo rotor, en la azotea de la casita remota.

6- Una tarjeta de relés, alimentada a 5 Vdc, para gobernar el giro de un segundo rotor. Esta está en una caja con un sencillo circuito, que ademas posee un pequeño transformador que alimenta el giro del rotor.

Este pequeño rotor está instalado en la azotea de la casita remota, y mueve mi vieja RKB log-periódica de 5 elementos, horizontal, y el aro magnético de 1 metro de diámetro para OM. Se trata de una solución sencilla y económica, para mover un pequeño rotor, de 3 hilos, de forma remota. El único inconveniente es tener que "ver", de alguna manera, el giro del rotor. No existe ningún método electrónico, y sencillo, para poder saber en que dirección apunta el rotor en todo momento. En mi caso instalé una vieja webcam, en el exterior de la casita, metida dentro de una caja estanca, y enfocada para el rotor en la azotea. El control económico del segundo rotor partió de una idea del colega argentino Ivan, de Radio Bunker (ver: https://youtu.be/mU30_TLhp0g).

Tal vez, en el futuro, podría añadir otra antena a este segundo rotor, lo cual será su muerte definitiva, pues será mucho peso ya. Estoy entre una yagi para DAB o una yagi para la banda I de TV analógica.

Tengo asumido que para dentro de un tiempo necesitaré otro rotor mas robusto que este. No se de dónde sacaré el dinero, pero necesitar lo necesito 🙉.

Finalmente, este es el aspecto de la mesa con los SDR´s remotos:

Ahora toca hablar de las novedades en la torre.

Desmonté, no hace mucho, la directiva vertical, RKB, log-periódica, de 5 elementos. Puedo decir que la polarización vertical no ha supuesto prácticamente ningún beneficio a la hora de hacer DX en FM.

En parte por eso construí una nueva yagi de 8 elementos, con dipolo plegado, a partir del diseño de K7MEM. Quité la pequeña RKB y la sustituí por esta yagi auto-construida. La instalé por debajo de mi RKB log-periódica de 10 elementos (gracias Miquel👏👏👏). Está conectada al SDRPlay RSPdx, del PC 2. En la próxima temporada 2024 espero poder sacar partido a esta combinación, y grabar señales potentes en el nuevo segmento de la banda de FM  (aproximadamente de 94 a 104 mhz).

La nueva antena auto-construida rinde bien en los canales mas bajos de la FM, luego decae el rendimiento en la parte alta de la banda de FM. A pesar de eso, espero me de satisfacciones, repito, el próximo año 2024.

Como ya dije antes, también en el mástil de la azotea de la casita remota, hice modificaciones. Ahora tengo el pequeño rotor de 3 hilos controlado por un dispositivo remoto idea de Ivan -Radio Bunker-.

La manera de ver como gira dicho rotor es mediante la misma webcam exterior que instalé hace ya tiempo.

Y también he dispuesto una cámara exterior, con movimiento remoto, que me sirve para vigilar tanto el mástil de la casita, como las antenas de la torre. Es esta:

En el mástil de la casita, han quedado 1) la RKB de 5 elementos, horizontal (ideal para que sea la antena 2 del RSPduo, necesaria para la opción diversity), y 2) el aro magnético, de 1 metro de diámetro. Esta última es una antena auto-construida, idea de JJRomo, y pensada, sobre todo,  para la OM (onda media) y la OL (onda larga)..

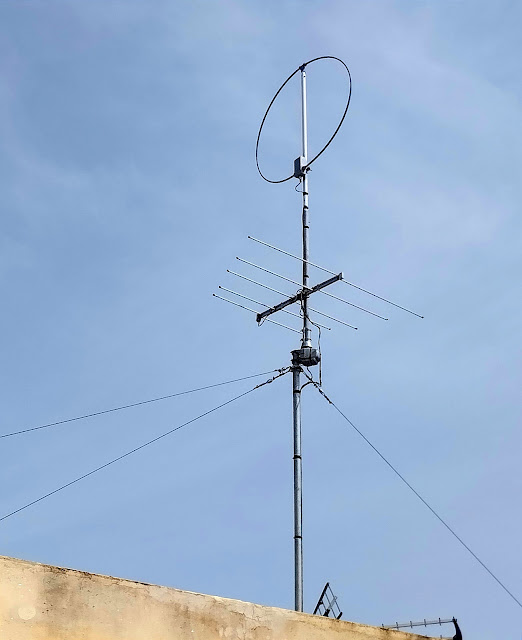

Este es el aspecto del mástil y las antenas, en la azotea de la casita:

En estos 3 últimos años han habido grandes DX, pero ya se los mostraré en una próxima entrada.

Saludos, y buenos DX !!!!

Tomás González, Tenerife, CNR (E)
RSPduo, RSPdx, Elad FDM-S2. Torre FTE de 7 mts de altura con 2 yagis horizontales: una RKB Log-Periodic, 10 elem. y otra yagi autoconstruida de 8 elementos, diseño K7MEM .
En la azotea RKB Log-Periodic 5 elem. horizontal, y aro magnético activo, para OM y OL, 1 mt diámetro (by J.J.Romo).
Hilo Largo 95 mts + balum auto-construido 9:1
En la torre ARS-USB, Hy-Gain HAM-IV Antenna Rotator.
En la azotea rotor Conrad con control de giro auto-construido (by Ivan, Radio Bunker)
SDR Sharp V1361, RDS Sharp V1732, RSP uno V1.40.2, RDS Spy V1.02, 1.03 & 1.08
Remote station: El Hierro Island, Canary Islands

Novedades, fibra en la instalación remota y mas....

Hola nuevamente amigos

El pasado martes dia 1 de Diciembre llegué de mi último viaje desde la estación de escucha remota, en la isla de los Bimbaches. Enésimo viaje, y se que no será el último.... Cogí el barco casi sin tiempo de reacción. La causa una llamada de Movistar para preguntarme si seguía interesado en la fibra óptica !!! 🙋🙌. La respuesta no se hizo esperar, CLARO QUE SÍ!!!!. Los técnicos están en su población, y en unos días estarán en su vivienda. Colgué y empecé los preparativos para el viaje 😄
Luz de pago no tengo pero fibra si que podría tenerla, y las posibilidades que me daría son muchas. Así que viajé y todo ha salido a pedir de boca. Bueno, todo-todo....No quiero repetir la frase del amigo Garzón, pero me viene muy a menudo a la cabeza, Jota porqué será?.
El tiempo ha estado completamente desapacible, lluvia, viento, frío, ufffff. Hay que tener mucha afición para viajar en estas condiciones. Resultado, una noche las baterías de la instalación solar volvieron a descargarse, el famoso "error 04" del inversor híbrido, y el pitido a altas horas de la madrugada, como siempre, me impidieron dormir... Tuve que moderar el consumo de corriente en la casita. Acción harto complicada si los aparatos deben estar encendidos muchas horas para poder configurarlo todo. En ERTE, y haciendo milagros para llegar a final de mes, la solución mas económica que veo a mi problema de energía insuficiente en la casita es un aerogenerador. Si antes no me divorcio, espero que el próximo año sea una realidad.
Bueno, una vez quedó instalada la esperada fibra óptica simétrica de 100 Mb/s, se abren un sinfín de posibilidades ante mi. Que pena no tener corriente convencional !!!!!!. La diferencia en la calidad del escritorio remoto, del antiguo ADSL de 800 kb/s de subida, a los 100 Mb/s de ahora, es abismal. Además de muchas otras cosas. El ancho de banda, la posibilidad de usar la wiffi, etc. Como digo, son muchas las ventajas. Y vuelvo a repetir que es una pena no disponer de luz contratada, mi instalación fotovoltaica es de solo 2500 W, insuficiente para tanto equipo. Además, me he dado cuenta que el simple router de la fibra consume el doble de lo que consumía el antiguo ADSL.
A pesar del peligro que conlleva, aproveché este último viaje para llevar a cabo otra de las modificaciones que rondaba mi cabeza desde hacia mucho tiempo, añadir un segundo PC a la instalación. Este nuevo ordenador es similar al primero, y también puede ser encendido/apagado por el dispositivo telefónico, mediante el relé num. 2. El mismo que antes usaba para habilitar el ARS-USB, y que ahora lo hago mediante un enchufe domótico y la App Kasa.
A este segundo PC le instalé mi "viejo" RSP2 Pro, y a su vez, a este SDR le conecté dos antenas. En la entrada A la log periódica RKB de 5 elementos, de polarización vertical, que está en lo alto de la torre. Y en la entrada B le conecté la magnífica RKB log periódica, también de 5 elementos, pero en polarización horizontal. Es la yagi que usé durante años en mis salidas a Anaga, y la primera antena en ser instalada en la azotea de la estación remota, hace ya 3 años. Esta está sin rotor, y mirando a Europa. Exactamente en las mismas condiciones  que estuvo mi vieja RKB de 10 elementos durante todo el primer confinamiento por el Covid-19.
Mi idea siempre ha sido, en las jornadas de mucha actividad esporádica, grabar con dos PC´s todo el ancho posible en la banda de FM. Tengo la teoría de que mas de un buen DX se me ha podido escapar estos años atrás por no poder grabar mas allá de los 94 mhz. Esta próxima temporada podré grabar, aproximadamente, desde los 87.5 mhz hasta los 102.5 mhz, usando los dos PC´s. Ya tengo instaladas las versiones del SDRSharp, y la última versión del SDRuno en este segundo PC. Ya veré cual usar...
Bueno, hice alguna cosa mas, pero básicamente esto es lo mas destacable. Tengo muchas esperanzas en este próximo año, creo que las perspectivas son muy buenas, allá por Marzo-Abril empezarán a verse las posibilidades de la "new season 2021".
Aquí les dejo unas fotos de mi modesta instalación remota:

Penúltimo viaje a la estación de escucha, Octubre 2020.

 Hola amigos

Tan solo confirmar la total operatividad de la estación remota Herreña. Acabo de llegar y puedo decir que todo funciona perfectamente. E incluso he añadido algún dispositivo que ayudará en el funcionamiento remoto de dicha estación.
Las baterías fueron re-activadas y la que estaba averiada fue sustituida por una nueva muy similar.
Aprendí que debo economizar el consumo, por ello he reducido unas 10 horas diarias el funcionamiento del router y del dispositivo telefónico que enciende/apaga, a distancia, el ordenador y/o el rotor.
Por otro lado la luz de la cocina, cuyo encendido nocturno está temporizado, lo he reducido a tan solo 15 minutos.
He retirado el transformador galvánico que ayuda a disminuir las interferencias causadas por la instalación fotovoltaica. Y el estabilizador rotoidal que siempre alimentaba el PC, lo he quitado y lo he dejado únicamente para que alimentara los movimientos del rotor de las antenas.
Con todo ello pretendo alargar la vida útil de las baterías fotovoltaicas.
También he instalado una webcam barata en la azotea, enfocada para la torre, para monitorizar y vigilar en todo momento el giro y el aspecto general de dicha torre. Y por último, debido a los problemas en la posición en el 3er cuadrante del rotor de las antenas, he puesto otra webcam interior, que enfoque en todo momento las agujas de los dos mandos que alimentan el Ham-IV. Así sabré con seguridad donde se encuentran en todo momento las antenas aunque falle la brújula del software en el PC.
Este sería el aspecto de escritorio remoto:

Septiembre de 2020, seguimos....

 Hola amigos

De vuelta de mi pequeña isla Canaria donde tengo instalada mi "Quijotesca estación de escucha remota".
Estuve por varios motivos, aproveché mis vacaciones forzadas para realizar arreglos varios, dentro y fuera de la casita rural.
Uno de los motivos mas importantes que me empujaron a viajar fue el volver a levantar, por enésima vez, la torre junto con el rotor. Y esto es una novedad, dos antenas para FM.
Los casi insuperables resultados de este 2020 mas de una vez me hicieron plantearme si valía la pena cambiar de sitio la log-periódica de 10 elementos. Quitarla de sus escasos dos metros de altura en la azotea de la casita, junto a las placas solares, y moverla, nuevamente, a la torre en el fondo de la pequeña finca. Ahora dicha torre "solo" tiene 3 tramos de 2.5 mts cada uno, total 7.5 mts de altura. Deseché los 10 mts de altura después de la trágica caída ocurrida el pasado año.
Fallos de lectura en la posición del rotor me han empujado a realizar algún pequeño cambio en el ARS-USB. En esta ocasión cambie la alimentación de dicho mando, que debe ser de 12 Vdc por una fuente mayor, ahora de 5 A.
En este viaje no repetí errores, y a la hora de levantar la torre con el rotor y las dos antenas, le pedí a mi hijo que viajara el pasado finde y me ayudara a izarlo todo.
Las dos antenas se tratan, una, del "regalo" de Miquel Nicolau, la famosa RKB de 10 elementos, y la otra antena es la última compra que realicé durante el pasado viaje de Fabrizio a España. Algunos colegas decidimos comprarle el último modelo de log-periódica sacado por la desaparecida marca italiana de antenas RKB (empresa ahora absorbida por FTE Italia). Una antena de 5 elementos, que puede ser instalada tanto en polarización vertical como horizontal. Pues bien, eso hice, la instalé en polarización vertical justo encima de la RKB de 10 elementos.
Hace ya unos meses, por consejo de Jota, compré unos cuantos metros de un nuevo cable coaxial altamente recomendado, un Aircell5. Es un estupendo cable de baja pérdida, de fabricación alemana, del que espero grandes resultados.
Todo fue perfecto, en apariencia las señales y el siempre presente (y odiado) ruido de fondo en la banda, parecen (....) haber mejorado.
Para no variar, SIEMPRE me tiene que pasar algo (.....), no todo iba a ser perfecto. A los pocos días de llegar a la casita me di cuenta que algo no iba bien en la instalación solar. Resultaron ser la baterías que están en mal estado. Me he visto obligado a dejar la instalación remota en standby hasta que solucione el problema. Me he traído las 4 baterías y las he dejado en una importante empresa tinerfeña especializada en baterías de todo tipo. Espero que sean recuperables y no tenga que hacer un excesivo desembolso en su reparación.
Aquí dejo unas pocas fotos explicando el proceso.

Toda esta temporada la RKB ha estado instalada en la azotea de la casita a muy poca altura, pero ello no me ha impedido realizar extraordinarios DX con Italia, Francia y Austria, entre otros países. Aparte del inconveniente de estar fija en el mástil, y sin rotor:

De regreso, y con novedades (II)

 Hola otra vez amigos

Continuo informando de todas las novedades de mi ubicación remota de escucha.

Ahora les mostraré un par de videos con algunos de los mejores DX de este pasado verano.

Pasado 2 de Julio de 2020, 16:35 UTC, 89.90 mhz, emisora Italiana, RDF 102.7, el PI fue 5A77, emisora en la poblacion de Buti, al norte del pais de la bota. Mas de 3100 kms de distancia al Hierro, un doble salto maravilloso:

Ahora una emisora francesa, escuchada el pasado 3 de Julio de 2020, Radio Star, desde la localidad de Chatillon-Sur-Seine, 2967 kms al Hierro, frecuencia otra vez 89.90 mhz, PI FC67

Continuo con una emisora desde Gran Bretaña. Fue tan solo una ráfaga, pero con la ayuda de varios colegas logramos identificarla. No entró ningún dato RDS, espero no estar equivocado. Fue el pasado 13 de Junio de 2020, como no, por los 89.90 mhz, a las 09.27 UTC, BBC Radio2, desde Wemvoe, 2913 kms de distancia.

Mas DX interesantes. Esta fantástica jornada del pasado 29 de Mayo de 2020, el norte de Italia y el sur de Austria entraron de forma extraordinaria por Canarias. Esta grabación es de RAI Radio 2, desde Vó/Monte Venda, Italia, por los 89.00 mhz, a las 15.52 UTC, el PI fue 5202. La distancia cubierta fue de 3265 kms.

Para el final mi DX mas largo desde siempre. Viena, Austria, Radio Wien, 100 kw de potencia, 3727 kms hasta mi estación remota. El mismo 29 de Mayo pasado, de 2020, a eso de las 15.55 UTC. Estaba intentando identificar una emisora del norte de Italia cuando por varias veces ráfagas de una voz femenina en alemán tapaban a la emisora italiana!!!!!. Con la ayuda de colegas europeos que son miembros del foro SkywavesDX , identifiqué la emisora. Posteriormente en la pag. de dicha emisora pude confirmar mediante podcast este DX "top".

Esto no ha terminado, mañana continuaré relatando mas novedades en mi blog.

Saludos

 Tomás González, Tenerife, CNR (E)

RSP1A, FDM-S2, RKB Log-periodic 10 elem., Hilo Largo 56 mts+balum 9:1
ARS-USB, Hy-Gain HAM-IV Antenna Rotator,
SDRSharp V1361, RDS Spy V1.02 & 1.03.
Remote station: El Hierro Island, Canary Islands

De regreso, y con novedades.

 Hola amigos

Reconozco que he tenido muy descuidado mi blog. La pandemia, mi situación laboral, etc, hay muchas causas que no voy a enumerar. Lo que si que haré es intentar ponerme al día en las innumerables novedades de mi estación remota. Objetivo difícil puesto que no quisiera hacer una entrada demasiado extensa.

Primero recordar que la ubicación de la vieja y reparada RKB de 10 elementos, en la azotea de la casita, continuo dándome excelentes resultados durante toda la temporada 2020. Resultados totalmente inesperados e inexplicables. Por eso siempre digo que con el paso de los años, y a pesar de ir atesorando mas experiencia año tras año, juro que mi impresión es que cada vez entiendo menos los fenómenos y las condiciones que benefician o perjudican los resultados en los esperados DX en FM.

El mínimo solar en este "negro" 2020, la teórica mala situación de la yagi para las esporádicas, la escasa altura del mástil (menos de 2 mts con respecto a la azotea de la casita), etc. Como iba yo a pensar que este 2020 me daría, probablemente, los mejores resultados de toda mi vida de Dxista en FM.😊

Toca levantarse y ponerse a trabajar.

Pues lo dicho, después del mal trago (...), viene la reconstrucción.
Nuevamente con la ayuda de varios compañeros de trabajo (¡ay Santos, que haría yo sin ti!...), sin la ayuda de ellos todo esto no habría sido posible. Me plantee comprar una nueva base abatible, o apostar por otra posibilidad. Esta era reparar la base rota y reforzarla convenientemente para que lo ocurrido no vuelva a suceder (o al menos no tan fácilmente).

Fatídico 2020, pero...

Hola amigos
Mucho tiempo ha pasado desde mi última actualización del blog. Por tanto muchas novedades han ocurrido, intentaré no enrollarme mucho. Muchos de mis planes iniciales han ido variando sobre la marcha, adaptándolos a los acontecimientos. La Pandemia Mundial es un claro ejemplo de algo inesperado e insalvable por mucho que queramos. Desde aquí mi ÁNIMO para tod@s, saldremos de esta!!!!!.
Lo próximo será dejarles una foto que resume el estado de la situación actual allá por mi islita remota:

Mas cambios

Hola amigos
Otra vez por mi blog, vuelvo a informar de las últimas modificaciones en mi estación remota de esta pequeña isla Canaria.
Quiero comentar que en estos últimos dos años, la actividad mas importante que he realizado no es la escucha propiamente dicha, sino que me he centrado mas en la corrección y mejora de mi instalación de escucha remota. No está hecho a propósito, los problemas se han ido solucionando sobre la marcha, pero si tengo un poco de suerte en los próximos años irán mejorando las condiciones de propagación para VHF y eso coincidirá con la total operatividad de mi estación remota.
Digo esto por que al fin he conseguido acercarme mucho al objetivo cuando comencé, hace ya dos largos años, este "loco proyecto". Mi último viaje, realizado hace menos de un mes, me ha permitido rematar aspectos y objetivos importantes, ya estoy al final de esta ardua labor!!!!.
Por un lado mediante la modificación de mi re-utilizado filtro industrial de AC, lo he convertido en un filtro LCL. Este es un tipo de filtro ampliamente aconsejado para la salida de los inversores híbridos, para disminuir los pulsos e interferencias que se originar en la electrónica de dichos inversores. Básicamente podría decirse que es un filtro "Pasa Bajos", que se calcula para que comience a actuar a una frecuencia muy baja,  por debajo de los 150 khz, y así me permita escuchar incluso a partir de la Onda Larga hacia arriba, O.M., O.C., etc.
Los resultados, en esta ocasión, son tan buenos que por primera vez estoy pudiendo escuchar la O.M. incluso de día.

Gran actividad, 22 de Julio de 2018

Hola amigos.
Domingo 22 de Julio de 2018, día de gran actividad en Europa mediterránea que me influyó positivamente. Fantásticos DX desde Italia, probablemente mi mejor doble salto lo experimenté este pasado domingo. RAI Radio 3, desde Monte Venda, 3265 kms hasta mi estación remota en El Hierro, en las Islas Canarias. Y además otro DX casi tan largo como el anterior, RAI GR Parlamento, desde Baita Bondella, 3115 kms.
